| 型号 | 结构说明 |
| MG2811 | 无上锁功能 |
| MG2812 | 具有显示开关状态的功能（室内旋钮开关锁，室外硬币开关锁，开锁时室外窗口显示为蓝色或绿色，关锁时室外窗口显示为红色） |
| MG2813 | 有上锁功能（室内旋钮开关锁，室外硬币开关锁） |
| MG2814 | 配置全铜锁芯（室内旋钮开关锁，室外钥匙开关锁） |
| 型号 | 颜色分类 |
| MG2812-1 | 镀镍 |
| MG2812-2 | 镀铬 |
| MG2812-3 | 金色 |
| MG2812-4 | 亚光黑 |
| 客户指定颜色 |

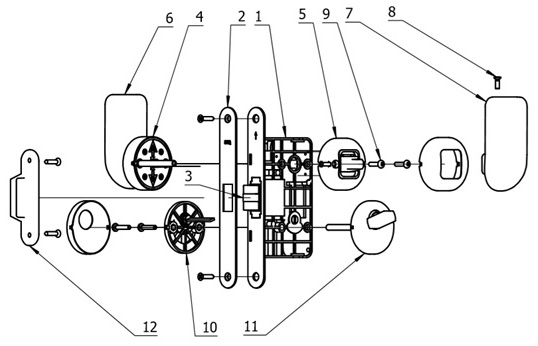

| 序号 | 名称 | 序号 | 名称 |
| 1 | 锁体 | 7 | 内执手 |
| 2 | 锁体面板 | 8 | 执手固定螺丝 |
| 3 | 斜舌 | 9 | 面板固定螺丝 |
| 4 | 推拉执手外面板 | 10 | 旋钮锁芯外面板 |
| 5 | 推拉执手内面板 | 11 | 旋钮锁芯内面板 |
| 6 | 外执手 | 12 | 锁扣板 |

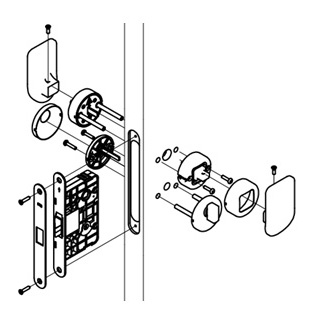

安装说明：

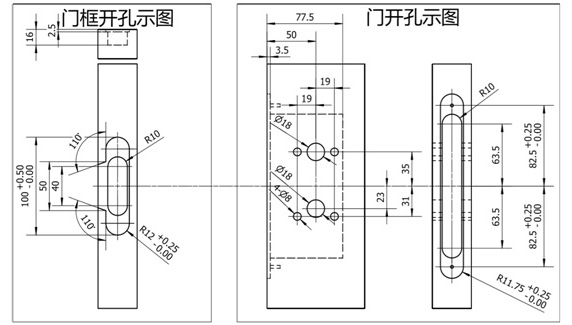

1.确定开门方向，将锁体(箭头向上)放进已开好的孔内，斜舌的斜面对准关门的方向(如果斜面方向错误，可以将斜舌从锁体内拔出，旋转180°插入锁体)，然后装上锁体面板收紧螺丝。
2.内开门：外推内拉。推拉面板安装完毕后，安装执手(固定螺丝孔朝上)，收紧螺丝。
外开门：内推外拉。推拉面板安装完毕后，安装执手(固定螺丝孔朝上)，收紧螺丝。
安装推拉面板时请注意：推面板推的箭头向上，拉面板拉的箭头向上。
3.安装旋钮锁芯面板。将装有扁条的内面板穿过锁体扁孔连接外面板，收紧螺丝。
4.在门框对应的位置上安装锁扣板，并使斜舌均能自由伸缩。
5.安装后测试：
(1)旋钮处于竖直方向，有显示窗口的，窗口显示绿色，推拉执手，用手将斜舌向斜舌斜面方向按压，斜舌可以自由翻倒，并且可以顺畅按于锁体内，并会顺畅弹出。不推拉执手时，按压斜舌，不能出现翻转现象。
(2)旋钮处于横直方向，窗口显示红色，为上锁状态，此时无论是否推拉执手，按压锁舌，不能出现翻转现象。
(3)斜舌开启均灵活，此时锁体安装完毕;若开启不灵活，应重新调定各部件。
