点击图片查看原图
| 使用寿命：1000（万次） | 指纹存储容量：250（枚） | 开锁次数>：100000（次） |
| 扫描时间<：0.3（s） | 比对方式：1：N | 工作温度：-20~70（℃） |
| 加工定制：是 | 拒真率<：0.1（%） | 工作湿度：25~95（%） |
| 供电电源：4.5V~7V,4节5号电池 | 型号：MS-2V4 | 认假率<：0.001（%） |
| 适用范围：干湿自动适应 | 品牌：赛生 |
SSL-4K是广州赛生电子科技有限公司（www.secsuntec.com）精心打造的一款指纹锁模块，它使用全世界最领先的美国AuthenTec电感射频式指纹传感器，搭配最新一代的高速指纹DSP处理器，配合赛生科技的BioQuick指纹算法，完成精确而且高速的真皮层的指纹采集，精确的指纹匹配。

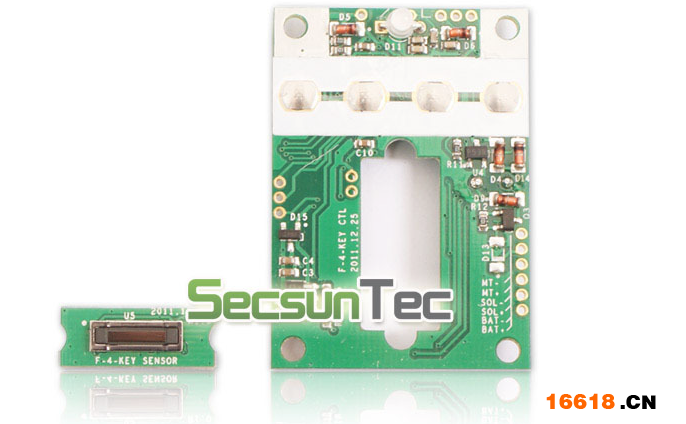

赛生科技长期致力于指纹各领域产品的应用研发和生产，该SSL-4K模块的指纹传感器小板采用独立小板设计，传感器板尺寸仅仅为25.2*8.2mm，非常方便安装在各个领域的产品上，例如：指纹锁、指纹保险箱、指纹门禁、指纹控制器等等。而且采用了超低功耗的电源设计，静态电流小于2uA，很适合使用电池供电的产品。
一、产品特点：
1) 优异的指纹采集：采用美国AuthenTec电感式真皮识别传感器，发射射频信号直接采集皮肤真皮层的图案，避免了手指表皮磨损对指纹图案的影响。接受的滑动速度为50CM/S，是全世界采集速度最快的指纹传感器。
2) 快速的指纹算法：采用BioQuick指纹算法，使得指纹识别时间少于0.3秒。拒真率少于千分之一，误判率少于十万分之一。
3) 超小体积：传感器板尺寸仅仅为25.2*8.2mm。带4键密码的控制主板尺寸为34*48mm。安装非常方便灵活。
4) 分体式设计：传感器板和控制主板分离式设计，通过宽度为5mm，厚度为0.12mm的FFC排线连接。
5) 密码功能：还备有密码开锁功能，有6~12位的密码开锁功能。
二、 规格说明：
1) 键盘：4位键盘(0,1,2,3四个数字按键）
2) 开关检测：复位开关
3) 指纹容量：250枚
4) 灯光提示：绿灯、红灯
5) 声音提示：蜂鸣器声音提示
6) 报警电压：4.8V
7) 拒真率：0.1%
8) 认假率：0.001%
9) 比对时间：<0.3秒
10) 电 源:：4.5~7V DC
11) 功 耗：静态功耗<2uA,动态功耗<180mA
12) 门开关检测：关门斜舌检测
13) 密码功能设定：设定是否能用密码开门
14) 内开门开关；当内开门开关被按下后，可以直接输出电磁铁信号开门
15) 蜂鸣器：蜂鸣器的标准震荡频率是2731Hz.
三、 主板对外接口：
- 按键开关：
1) 前面板:4个键盘；分别是0,1,2,3
2) 背面板:
l 复位开关引脚（2pin）：当引脚被短路后，上电后按启动按钮,模块恢复到初始状态。
l 密码跳线焊盘（2pin）：一个密码跳线焊盘，当焊盘开路时，模块具有密码开门功能。当密码焊盘短路时，只能使用指纹开门，不能使用密码开门
l 斜舌检测开关（2pin）：检测斜舌头是否被按下，斜舌开关为常开
l 4位键盘扩展接口（5pin）：把4个按键延长输出，2个公共端
l 电磁铁驱动输出
2.I/O接口：电源和驱动输出接口
|
编号 |
BAT+ |
BAT- |
SOL+ |
SOL- |
MT+ |
MT- |
|
功能 |
正电源 |
地 |
电磁铁＋ |
电磁铁－ |
马达＋ |
马达－ |
四、 功能概述：
1) 开门方式：具有两种开门方式
a) 指纹
b) 密码
2) 用户管理：具有两级用户管理
a) 管理员：4名管理员可以添加/删除用户，指纹开门
b) 普通用户：246名普通用户不能添加/删除用户，只能指纹开门
3) 登记指纹：
a) 管理员：录入的前四枚指纹用户为管理
b) 普通用户：经管理员授权登记的用户为普通用户
4) 删除指纹：
a) 管理员可删除普通用户指纹
b) 系统复位时，删除所有指纹并且回复原始密码
5) 密码管理:
a) 密码可选择在6至12间自行设定，初始密码为”00112233”
b) 用户可自行修改6至12位密码
