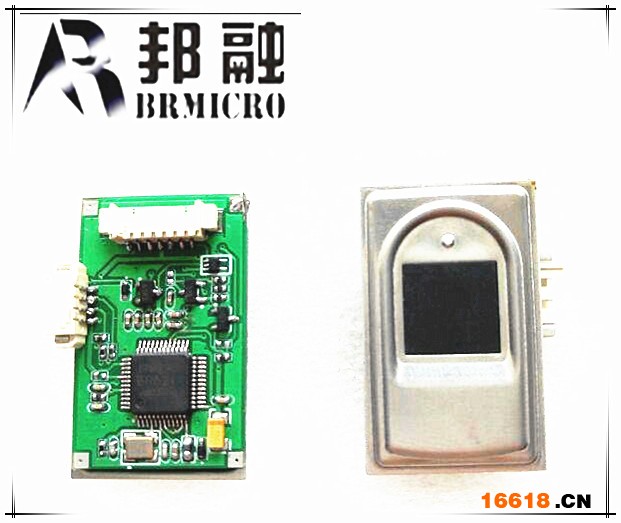

BS817 指纹模块是邦融公司2015 年推出的最新产品。BS 系列模块一体化
方案，方便用户。模块的高性能处理器由邦融公司自主研发，具有指纹图像处理、
模板提取、模板匹配、指纹搜索和模板存储等项功能。和同类指纹产品相比，BS817 模块具
有下列特色：
自主知识产权
BS817 指纹采集头，模块硬件（包括高性能处理器）和指纹算法所有技术，均由邦融公
司自主开发。
指纹适应性强
指纹图像读取过程中，采用自适应参数调节机制，使干湿手指都有较好的成像质量，适
用人群更广泛。
算法性能优异
BS817 模块算法根据指纹传感器成像原理优化设计，具有自学习功能。算法对变形、质
量差指纹均有较好的校正和容错性能。
简单易用方便扩充
无需具备指纹识别专业知识即可应用。用户按照BS817 模块提供的丰富控制命令，可
自行开发出功能强大的指纹识别应用系统。
灵活设置安全等级
面对不同应1 窗口尺寸 9.75*13mm
2 采集头体积 33*20*4.7mm
3 分辨率 500dpi
4 图像大小 192*256 pixel
5 灰度 256level
6 采集速度 30 帧/秒
7 指纹库容量 256 枚
8 安全等级 5 级
9 上电时间 <300ms
10 FLASH 容量 1M byte (外扩最大32M byte)
11 接口协议
USB (4pin,1.25mm pitch)
USART (RS232,TTL,7pin,1.25mm pitch)
12 通讯波特率 115200bps（BR 协议）
13 存放温度 -40℃ ~60℃
14 工作温度 -20℃ ~ 55℃
15 相对湿度 0% ~ 85%
16 认假率 <0.001%
17 拒真率 <0.1%
指纹特征提取时间 480ms@xAlg
1:1 比对时间 22ms@xAlg
18 处理速度
1:N 搜索时间
80ms@xAlg/500
35ms@xAlg/100
工作电压 +3.3V±10%
